什么是动态块，如何创建动态块，接下来宁波新锦程电脑培训中心老师给大家讲解一下如何在AutoCAD2007中创建动态块的基础知识供大家学习了解。
1、动态块的概述
动态块具有灵活性和智能性。 用户在操作时可以轻松地更改图形中的动态块参照。 可以通过自定义夹点或自 定义特性来操作动态块参照中的几何图形。 这使得用户可以根据需要在位调整块，而不用搜索另一个块以插入或重 定义现有的块。

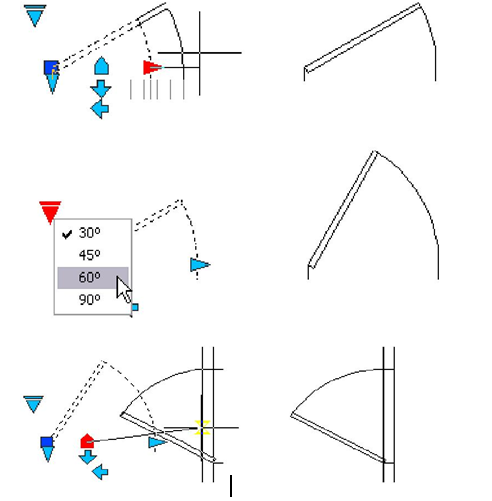

例如，如果在图形中插入一个门块参照，则在编辑图形时可能需要更改门的大小。 如果该块是动态的，并且定 义为可调整大小，那么只需拖动自定义夹点或在“特性”选项板中指定不同的大小就可以修改门的大小。 用户可能还 需要修改门的打开角度。 该门块还可能会包含对齐夹点，使用对齐夹点可以轻松地将门块参照与图形中的其他几何 图形对齐。
2、创建动态块快速入门

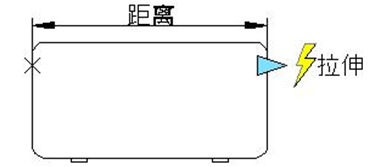

可以通过使用块编辑器向块中添加参数和动作向新的或现有的块定义中添加动态行为。 下例中，块编辑器内显示了一个书桌块。 该块包含一个标有“距离”的线性参数（其显示方式与标注类似）和一个拉伸动作，该动作显示有发亮螺栓和“拉伸”标签。
要使块成为动态块，必须至少添加一个参数。 然后添加一个动作并将该动作与参数相关联。 添加到块定义中 的参数和动作类型定义了块参照在图形中的作用方式。 要查看如何向块中添加参数和动作的演示。
可以使用块编辑器创建动态块。 块编辑器是一个专门的编写区域，用于添加能够使块成为动态块的元素。 用 户可以从头创建块，也可以向现有的块定义中添加动态行为。 也可以像在绘图区域中一样创建几何图形。
向块中添加参数和动作可以使其成为动态块。 如果向块中添加了这些元素，也就为块几何图形增添了灵活性和 智能性。
* 通过指定块中几何图形的位置、距离和角度，参数可定义动态块的自定义特性。
* 动作定义了在图形中操作动态块参照时，该块参照中的几何图形将如何移动或更改。 向块中添加动作后，必 须将这些动作与参数相关联，并且通常情况下要与几何图形相关联。 向块定义中添加参数后，会自动向块中添加自定义夹点和特性。 使用这些自定义夹点和特性可以操作图形中的
3、 使用块编辑器
可以使用块编辑器向块中添加动态行为。 块编辑器提供了为块增添智能性和灵活性所需的全部工具。
* 块编辑器概述
块编辑器是专门用于创建块定义并添加动态行为的编写区域。
块编辑器提供了专门的编写选项板。 通过这些选项板可以快速访问块编写工具。除了块编写选项板之外，块编 辑器还提供了绘图区域，用户可以根据需要在程序的主绘图区域中绘制和编辑几何图形。 用户可以指定块编辑器绘 图区域的背景色。
宁波新锦程电脑培训老师提醒大家注意 用户可以使用块编辑器中的大部分命令。 如果用户输入了块编辑器中不允许执行的命令，命令行上将显 示一条信息。
可以使用块编辑器向当前图形中存在的块定义中添加动态行为或编辑其中的动态行为。也可以使用块编辑器创 建新的块定义。
在块编辑器中，绘图区域上方会显示一个专门的工具栏。 该工具栏将显示当前正在编辑的块定义的名称，并提 供执行下列操作所需的工具：
* 保存块定义
* 添加参数
* 添加动作
* 定义属性
* 关闭块编辑器
* 管理可见性状态
可以在块编辑器中选择任一参数、夹点、动作或几何对象以便在“特性”选项板中查看其特性。 在块编辑器中选 定对象后，“特性”选项板中显示的坐标值将反映块定义空间。
用户可以在块编辑器中指定参数的以下设置：
* 参数颜色
* 参数文字和箭头大小
* 参数字体
* 夹点颜色
* 参数值集标记（勾号标记）的显示
如果在动态块定义中使用了可见性参数，就可以指定在某种给定的可见性状态中哪些几何对象不可见。用户可 以指定是否在块编辑器中显示在可见性状态中不可见的几何图形。 下例中，块编辑器内显示了可见性状态。 以较 暗状态显示的几何图形在该可见性状态中是不可见的。
4、 向块中添加动态元素
要使块成为动态的，需要向块定义中添加特定的元素。 ① 动态块元素概述
可以在块编辑器中向块定义中添加动态元素。 除几何图形外，动态块中通常包含一个或多个参数和动作。
* 参数。通过指定块中几何图形的位置、距离和角度来定义动态块的自定义特性。
* 动作。定义在图形中操作动态块参照时，该块参照中的几何图形将如何移动或修改。 向动态块定义中添加动
作后，必须将这些动作与参数相关联。 也可以指定动作将影响的几何图形选择集。
注意 参数和动作仅显示在块编辑器中。 将动态块参照插入到图形中时，将不会显示动态块定义中包含的参数 和动作。
参数添加到动态块定义中后，夹点将添加到该参数的关键点。 关键点是用于操作块参照的参数部分。 例如， 线性参数在其基点和端点具有关键点。 用户可以从任一关键点操作参数距离。
添加到动态块中的参数类型决定了添加的夹点类型。 每种参数类型仅支持特定类型的动作。 下表显示了参数、 夹点和动作之间的关系。
