使用PROE软件进行曲面设计典型案例构建勺子建模
构建勺子建模是proe曲面造型的典型例子，主要运用了线构面，合并，曲面倒圆角，插入基准曲线，二次投影等proe功能，下面宁波新锦程电脑培训中心老师就以图文的方式给大家分享使用PROE软件进行曲面设计典型案例构建勺子建模的具体方法。

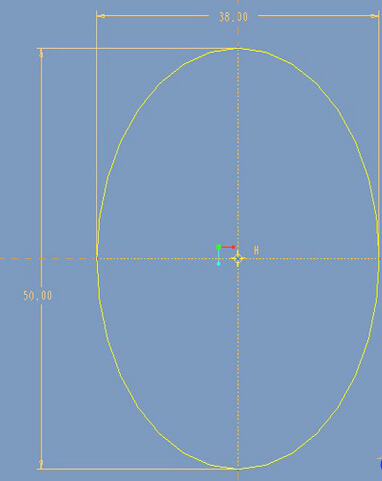

第一步、画一条椭圆曲线，进入草绘，如下图所示：

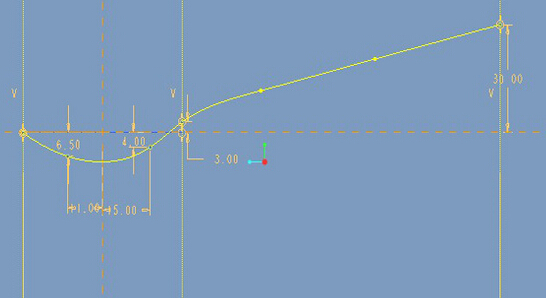

第二步、画第二条曲线，如下图：

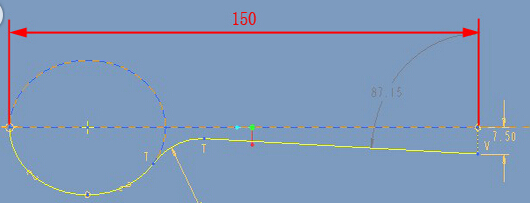

第三步、画第三条曲线，如下图：
第四步、画第四条曲线，如图：

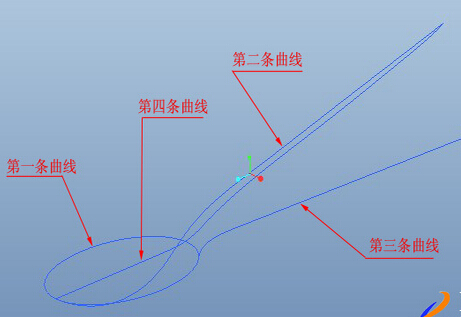

第五步、以上四条曲面画好后的效果，如下图：
第六步、进行二次投影操作，以第三条和第四条曲线为辅助，选中第三条和第四条曲线——单击编辑——相交——即可

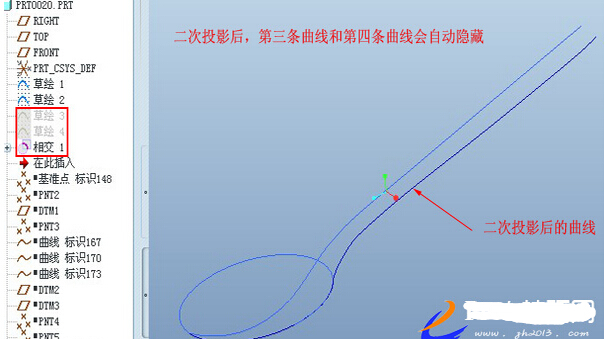

第七步、二次投影后的曲线出来了，效果如图
第八步、分别做基准点和基准面，然后通过插入基准曲线插入基准曲线的方法，分别作出剩余的曲线，如图

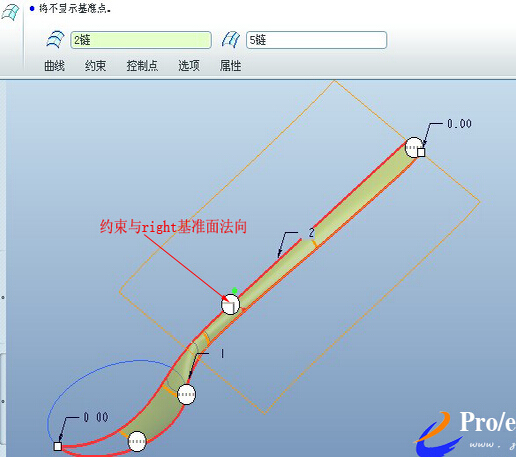

第九步、曲线构面的方法操作，如图

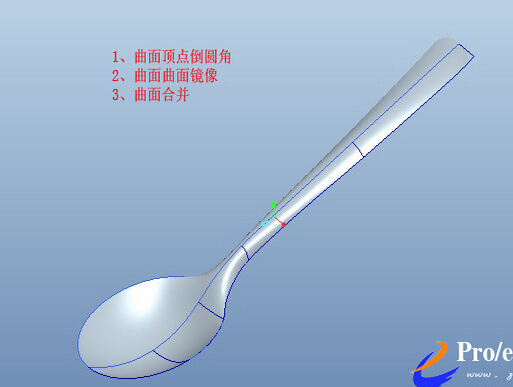

第十步、曲面顶点倒圆角，镜像，合并曲面，如图

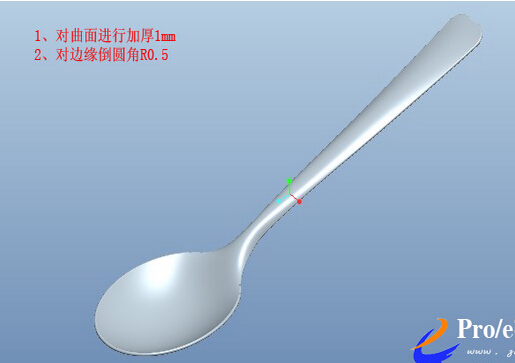

第十一步、进行加厚，再进行倒圆角，最终要做的勺子建模就完成啦，如图
