工程技术人员在利用AutoCAD进行工程设计时，圆的绘制方法是必须掌握的基本技能。圆是一个经常使用和绘制的图形，在利用图板进行手工绘图时代，人们深刻体会到“不以规矩，无以成方圆”的道理。在利用AutoCAD等CAD软件进行计算机辅助设计的今天，设计的新思维、新方法改变了人们的传统理念，接下来，宁波新锦程电脑培训学校给大家系统介绍了在AutoCAD中圆的绘制方法和编辑技巧。
1.以“圆”绘“圆”(命令：Circle，快捷命令：C)
在AutoCAD“绘图”下拉菜单中，列出了6种“圆”的绘制方法，简述如下：
（1）利用圆心和半径绘圆：用鼠标点取绘图命令，然后根据提示操作；
（2）利用圆心和直径绘圆：用鼠标点取绘图命令，然后根据提示操作；
（3）以两点确定直径绘圆：用鼠标点取绘图命令，然后根据提示操作；
（4）以三点确定直径绘圆：用鼠标点取绘图命令，然后根据提示操作；
（5）以确定半径与两个图形对象相切绘圆：用鼠标点取绘图命令，然后根据提示操作；
（6）利用圆心和半径绘圆：用鼠标点取绘图命令，然后根据提示操作。
提出问题：采用上述6种方法绘制的圆，皆为非多义线而绘制的，都是线宽为0素线的细线圆，在AutoCAD R12和AutoCAD R14版本中，在状态栏无线宽工具条设置，必须采用特殊技巧将0素线细线圆变为0.5mm宽线圆；在AutoCAD 2000以后至AutoCAD 2005的版本中，虽然有线宽设置显示，但显示不真实，线宽显示有放大现象，在图形对象较多的图面影响编辑者视觉。将0素线细线圆变为0.5mm精确设置的宽线圆，编辑技巧有如下2种：

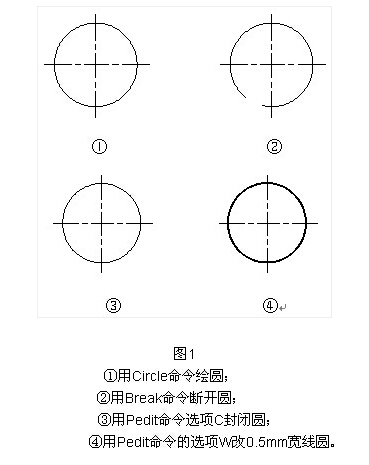

（1）0素线细线圆变为0.5mm宽线圆的技巧之一：凡利用上述方法绘制的0素线细线圆，利用Break(或Br)命令将圆断开后，再利用修改命令Pedit(或Pe)将断开后的圆封闭(或输C后回车)，再在命令行输W后回车，在命令行输0.5后回车，即可实现，见图1。

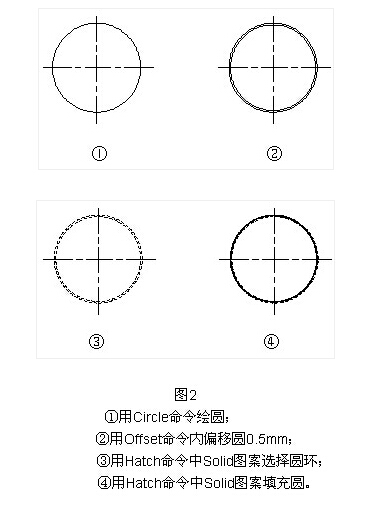

（2）0素线细线圆变为0.5mm宽线圆的技巧之二：凡利用上述方法绘制的0素线细线圆，利用Offset(或O)命令设置偏移距离0.5后回车，然后利用Hatch(或H)命令中的Solid图案填充后，即可实现，见图2。
2.以“圆环”绘“圆”(命令：Donut， 快捷命令：Do)
在AutoCAD“绘图”下拉菜单中，列出了“圆环或填充圆”的绘制方法，即：在命令行输入Donut(或Do)命令，输入圆环的内径和外径半径后，再指定圆环的中心点位置即可。如要绘制线宽为0.5mm的圆，编辑技巧有如下3种：
（1）利用Donut(或Do)命令绘制线宽为0.5mm圆方法之一：根据提示分别输入圆环内直径和外直径，只是在输入外直径时，要加上1mm，即可实现，见图3。

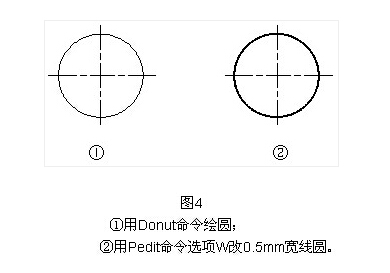

（2）利用Donut(或Do)命令绘制线宽为0.5mm圆方法之二：根据提示分别输入相同的圆环内直径和外直径数值，然后利用修改命令Pedit(或Pe)选择圆环后，在命令行输W后回车，再输0.5后回车，即可实现，见图4。

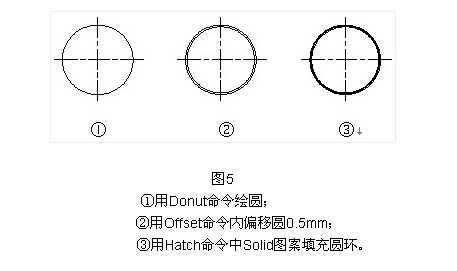

（3）利用Donut(或Do)命令绘制线宽为0.5mm圆方法之三：根据提示分别输入相同的圆环内直径和外直径数值，然后利用Offset(或O)命令，设置内偏移距离0.5后回车，然后利用Hatch(或H)命令中的Solid图案填充后，即可实现，见图5。
.以“多边形”绘“圆”(命令：Polygon 快捷命令：Pol)
在AutoCAD“绘图”下拉菜单中，列出了“正多边形”的绘制方法，即：在命令行输入Polygon(或Pol)命令后，将默认设置的正4边形设置为最大的正1024边形、或者将默认设置的正4边形设置为正8边形。将0素线细多边形变为0.5mm精确设置的宽线圆，编辑技巧有如下3种(注意的是：采用此种方法绘制的圆，打印显示效果非常圆滑)：
（1）0素线细多边形变为0.5mm宽线圆的技巧之一：凡利用上述方法绘制的0素线细多边形，利用修改命令Pedit(或Pe)选择细多边形再输0.5后回车，即可实现，见图6。

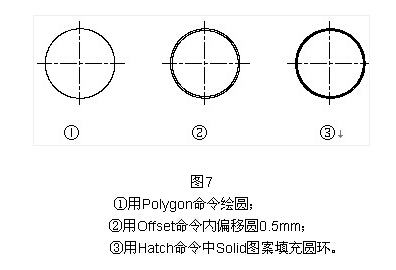

（2）0素线细多边形变为0.5mm宽线圆的技巧之二：凡利用上述方法绘制的0素线细多边形，利用Offset(或O)命令设置偏移距离0.5后回车，然后利Hatch(或H)命令中的Solid图案填充后，即可实现，见图7。

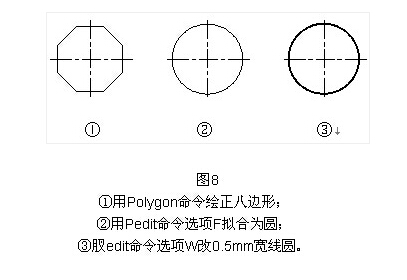

（3）0素线细多边形变为0.5mm宽线圆的技巧之三：凡利用上述方法绘制的0素线细多边形，利用修改命令Pedit(或Pe)选择细多边形再输0.5后回车，即可实现，见图8。
