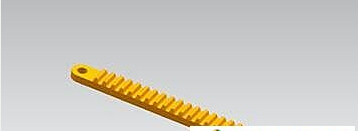

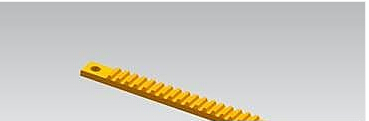

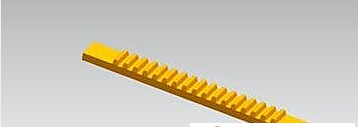

最终的效果预览如下图：

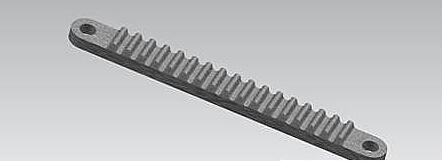

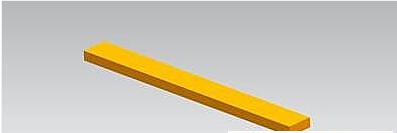

渲染效果建模第一步、运用长方体（100mm*10mm*3.75mm）命令，建立齿条座，如下图所示。

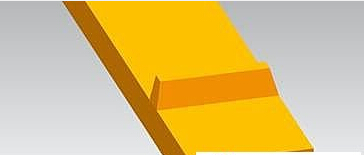

建立基座第二步、运用拉伸（2.5mm）命令建立齿条模型，拉伸草图及最终拉伸效果如下图。

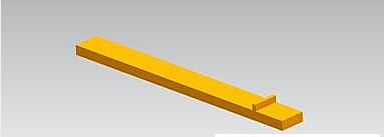

拉伸效果第三步、对齿条进行拔模处理，拔模角度为12°，效果如下图所示。
拔模效果第三步、运用实例几何体工具复制上几步建立的齿条模型，距离为4.5mm，副本数为16。

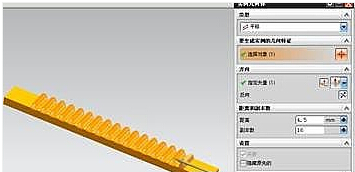

实例几何体对话框
复制后效果第四步、对上步复制的齿条进行倒圆处理，倒圆半径为0.75mm，见下图。

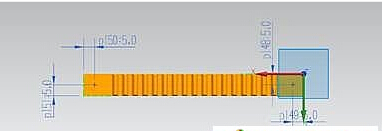

倒圆效果第五步、建立孔特征，孔的中心如下图所示，孔效果见下图。
孔特征第六步、对齿条的基座进行倒圆（半径为5mm），效果见下图
